Katrangan singkat:

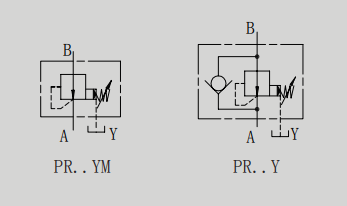

PR minangka katup pengurangan tekanan sing dioperasikake pilot, sing bisa digunakake kanggo nyuda lan njaga tekanan ing sirkuit tartamtu. Sanajan, seri 6X lan seri 60 kanthi sambungan lan kontrol tekanan sing padha, kemampuan seri 6X luwih apik tinimbang seri 60. 6X duwe kinerja luwes luwih lancar, ora mung tekan tekanan output ing tingkat kurang ing tingkat aliran dhuwur, nanging uga karo karakteristik aliran dhuwur lan kisaran luwes akeh meksa.
PR minangka katup pengurangan tekanan sing dioperasikake pilot, sing bisa digunakake kanggo nyuda lan njaga tekanan ing sirkuit tartamtu.
Sanajan, seri 6X lan seri 60 kanthi sambungan lan kontrol tekanan sing padha, kemampuan seri 6X luwih apik tinimbang seri 60. 6X duwe kinerja luwes luwih lancar, ora mung tekan tekanan output ing tingkat kurang ing tingkat aliran dhuwur, nanging uga karo karakteristik aliran dhuwur lan akeh meksa luwes.
data teknis
| Ukuran | Pemasangan subplate | Rentang tekanan (Mpa) | Bobot (KGS) | ||||
| 10 | 10 | 5 | 10 | 20 | 31.5 | 35 | 4 |
| 20 | 20 | 5 | 10 | 20 | 31.5 | 35 | 5.5 |
| 30 | 30 | 5 | 10 | 20 | 31.5 | 35 | 8.2 |
| Awak katup (Material) lumahing perawatan | casting lumahing Paint biru | ||||||
| Kebersihan lenga | NAS1638 kelas 9 lan ISO4406 kelas 20/18/15 | ||||||
| Ukuran / Seri | 10/6X | 20/6X | 30/6X |
| Laju aliran (L/min) | 150 | 300 | 400 |
| Tekanan operasi (Mpa) | Kanggo 35 | ||
| Tekanan Input (Mpa) | Kanggo 35 | ||
| Tekanan Output (Mpa) | 1 nganti 35 | ||
| Tekanan balik Y port (Mpa) | 35 (Mung digunakake kanggo tanpa katup mriksa) | ||
| Suhu Cairan (℃) | –20–70 | ||
| Akurasi filtrasi (µm) | 25 | ||
Dimensi Instalasi Subplate
